閥門適用于液壓、氣壓及其它工業領域的高壓設備上。
工作溫度：從-20 °C至+80 °C
工作壓力：210 bar，請看附表
適用介質：油類、石化產品，非腐蝕性流體介質。
兩端暗螺紋符合UNI/ISO 7/1 Rp標準
如有特殊要求，請與我們的技術部門聯系。

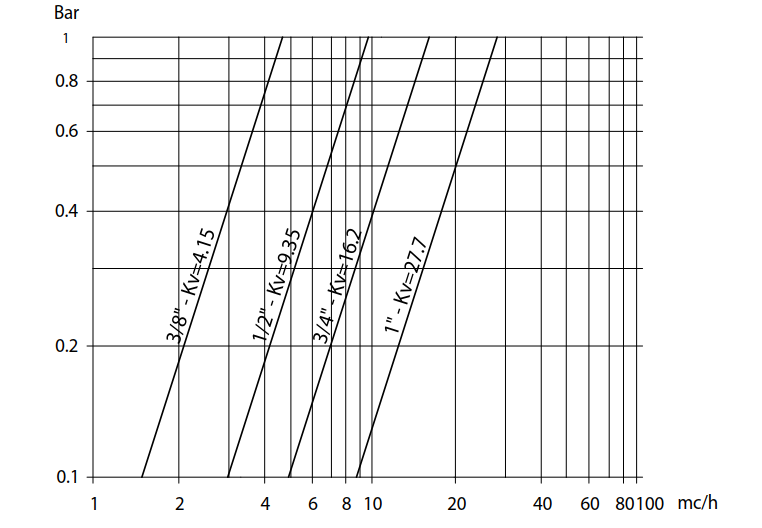

Kv值是水溫15°C時造成介質壓力損失為1bar的介質流速（m3/h）
|
|
公稱通徑 |
DN 10 3/8" |
DN 15? 1/2" |
DN 20? 3/4" |
DN 25 1" |
| PN 210 bar | 7 | 11 | 15 | 20 |
扭矩?cái)?shù)值可隨溫度及介質的不同而有所變化。安全系數為1.4。工作扭矩在閥門頻繁開閉使用后，與開始使用時的數值相比，會有明顯的減弱。?
后面幾頁表中所列的執行器與閥門對接標準，適用于液體或氣體、清潔和中等溫度介質的閥門。為獲取更詳細的信息資料，請與我們的技術部門聯系
| 編號 113閥門 標準間接數據 | ||||
| 公稱通徑 | DN 10?3/8" | DN 15?1/2" | DN 20?3/4" | DN 25?1" |
| 裸軸 | V113N203 | ?V113N204 | ?V113N205 | ?V113N206 |
| 重量Kg. | 0,42 | 0,57 | 1,06 | 1,43 |
| 帶手柄 | L113N203 | ?L113N204 | ?L113N205 | ?L113N206 |
| 重量Kg. | 0,47 | 0,62 | 1,13 | 1,5 |
| 密封圈組件 | KGBV8303 | KGBV8304 | KGBV8305 | KGBV8306 |

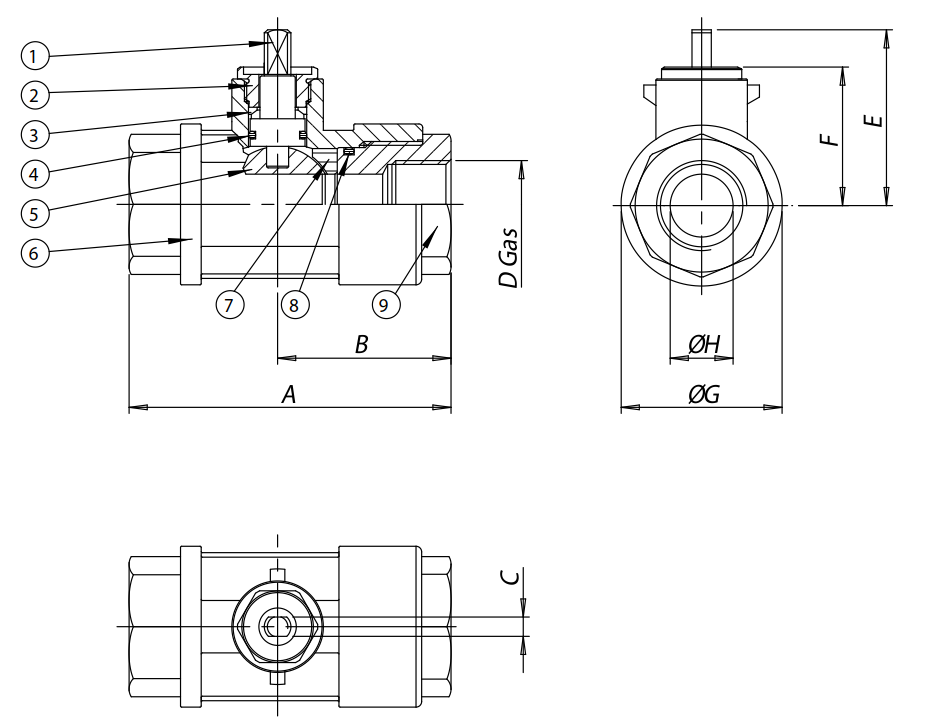

| 1)閥桿*? | 黃銅 | EN 12164 CW614N |
| 2) 壓蓋螺帽*?? | 黃銅? | EN 12164 CW614N |
| 3) 閥桿上密封圈?? | P.T.F.E.?聚四氟乙烯 | ? |
| 4) 閥桿O型環 | FKM???氟橡膠 | ? |
| 5) 活塞球? | 黃銅 | EN 12164 CW614N |
| 6) 閥體*? | 黃銅 | EN 12165 CW617N |
| 7) 側面密封圈? | 聚甲醛樹脂 | ? |
| 8) O型環密封套 | FKM???氟橡膠 | ? |
| 9) 暗螺紋套*? | 黃銅 | EN 12165 CW617N |
* 外表面處理：黃銅鍍鎳，發亮處理
公稱通徑 |
A |
B |
C |
D |
E |
F |
G |
H |
| DN 10 - 3/8” | 75 | 44 | 7 | 3/8” | 45 | 35 | 30 | 8 |
| DN 15 - 1/2” | 85 | 47 | 7 | 1/2” | 46 | 56 | 36 | 12 |
| DN 20 - 3/4” | 95 | 54 | 10 | 3/4” | 63,5 | 50 | 45 | 16 |
| DN 25 - 1” | 105 | 56 | 10 | 1” | 66,5 | 53 | 53 | 20 |
